Модернизация региональной энергосистемы - это управляемый процесс: обследовать узкие места сети, выбрать приоритеты, спроектировать поэтапную замену линий и РУ, при необходимости запланировать новые центры питания и аккуратно интегрировать ВИЭ. Ниже - практичная инструкция с контрольными точками, чтобы снизить аварийность, ускорить технологические присоединения и улучшить качество напряжения.
Краткий план модернизации энергосетей
- Соберите исходные данные: схемы, аварийность, перегрузы, жалобы по качеству энергии, фактические нагрузки.
- Ранжируйте проблемные участки по риску: безопасность, влияние на потребителей, стоимость простоя, сроки устранения.
- Выберите сценарий: экономный (точечные меры), базовый (плановая реконструкция), интенсивный (ускоренная программа + цифровизация).
- Сформируйте портфель работ: реконструкция ВЛ/КЛ, РУ, РЗА, АСУ, связь, учёт, компенсация реактивной мощности.
- Определите, где требуется строительство новых подстанций и/или реконфигурация схемы питания.
- Проверьте совместимость с ВИЭ и требованиями к обратным потокам мощности (если планируется альтернативная энергетика для бизнеса).
Диагностика и приоритизация обновлений сетевой инфраструктуры
Кому подходит: сетевым и промышленным владельцам инфраструктуры, муниципалитетам и девелоперам, когда есть перегрузы, рост заявок на техприсоединение, жалобы на просадки/перенапряжения, высокая доля отключений или физический износ.
Когда не стоит начинать с модернизации: если не определён центр ответственности за активы и эксплуатацию; если отсутствует доступ к первичным данным (учёт, аварийные журналы, исполнительные схемы); если требования по развитию нагрузки не подтверждены (нужно уточнить прогноз и точку присоединения).
Как приоритизировать участки (практично)
- Риск безопасности и отказов: дефекты изоляции, нарушения габаритов, перегревы, нарушения уставок РЗА.
- Влияние на потребителей: критические нагрузки (медицина, связь, водоканалы, производство), повторяемость отключений.
- Пропускная способность: участки, где превышены допустимые токи/потери, ограничены резервы N-1.
- Экономика: стоимость недоотпуска/простоя против CAPEX на устранение.
- Сроки реализации: доступность земли, окна отключений, сезонные ограничения, наличие типовых решений.
Проектирование и поэтапная модернизация линий и распределительных устройств
Для задач уровня "модернизация электросетей" и "реконструкция электрических сетей" критично заранее закрыть требования по безопасности, доступам и данным, иначе проектирование превращается в серию переделок.
Что понадобится: требования, инструменты, доступы
- Исходные данные: однолинейные и плановые схемы, ведомости оборудования, расчётные и фактические нагрузки, результаты измерений качества электроэнергии, данные о земле/охранных зонах.
- Обследование и испытания: визуальный осмотр, тепловизионный контроль, диагностика кабельных линий, проверка контактных соединений, проверка цепей управления и сигнализации.
- Расчёты: потоки мощности, токи КЗ, селективность РЗА, допустимые потери, режимы напряжения, гармоники (при наличии ВИЭ/частотников).
- Инструменты управления проектом: реестр дефектов/рисков, календарный план, матрица ответственности (заказчик/проектировщик/сетевая/подрядчик), план переключений.
- Окна отключений и допуски: согласованные графики, наряды-допуски, порядок переключений, временное резервирование питания.
Сценарии реализации
- Экономный: точечная замена "узких мест" (перемычки, вводы, коммутационные аппараты), настройка/замена РЗА, выправление качества напряжения (КРМ).
- Базовый: плановая замена участков ВЛ/КЛ, секционирование, перевод на более устойчивые схемы, обновление РУ и телемеханики.
- Интенсивный: ускоренная программа с цифровыми РЗА, мониторингом состояния, расширением пропускной способности и подготовкой к двунаправленным потокам.
Сводная таблица управления работами (шаблон для региона/объекта)
| Этап | Ориентир по срокам | Ответственные | Бюджетная категория | Критерии приёмки |
|---|---|---|---|---|
| Инвентаризация и обследование | Недели-месяцы (по объёму сети) | Заказчик + эксплуатация + диагностика | OPEX/подготовка | Акты обследований, реестр дефектов, актуализированные схемы |
| Расчёты режимов и концепция | Недели | Проектировщик + служба РЗА/режимов | CAPEX/проект | Утверждённая концепция, перечень мероприятий, оценка рисков |
| Проектирование и согласования | Месяцы | Проектировщик + согласующие организации | CAPEX/проект | Комплект ПД/РД, согласованные схемы, план переключений |
| Закупки и подготовка площадок | Месяцы | Заказчик/генподрядчик | CAPEX/оборудование | Поставка по спецификации, входной контроль, готовность площадки |
| Монтаж и реконфигурация сети | По графику отключений | Подрядчик + диспетчер/эксплуатация | CAPEX/СМР | Исполнительная документация, протоколы испытаний, отсутствие замечаний |
| ПНР, РЗА, ввод в эксплуатацию | Дни-недели | ПНР + служба РЗА + эксплуатация | CAPEX/ПНР | Селективность подтверждена, уставки внедрены, телемеханика работает |

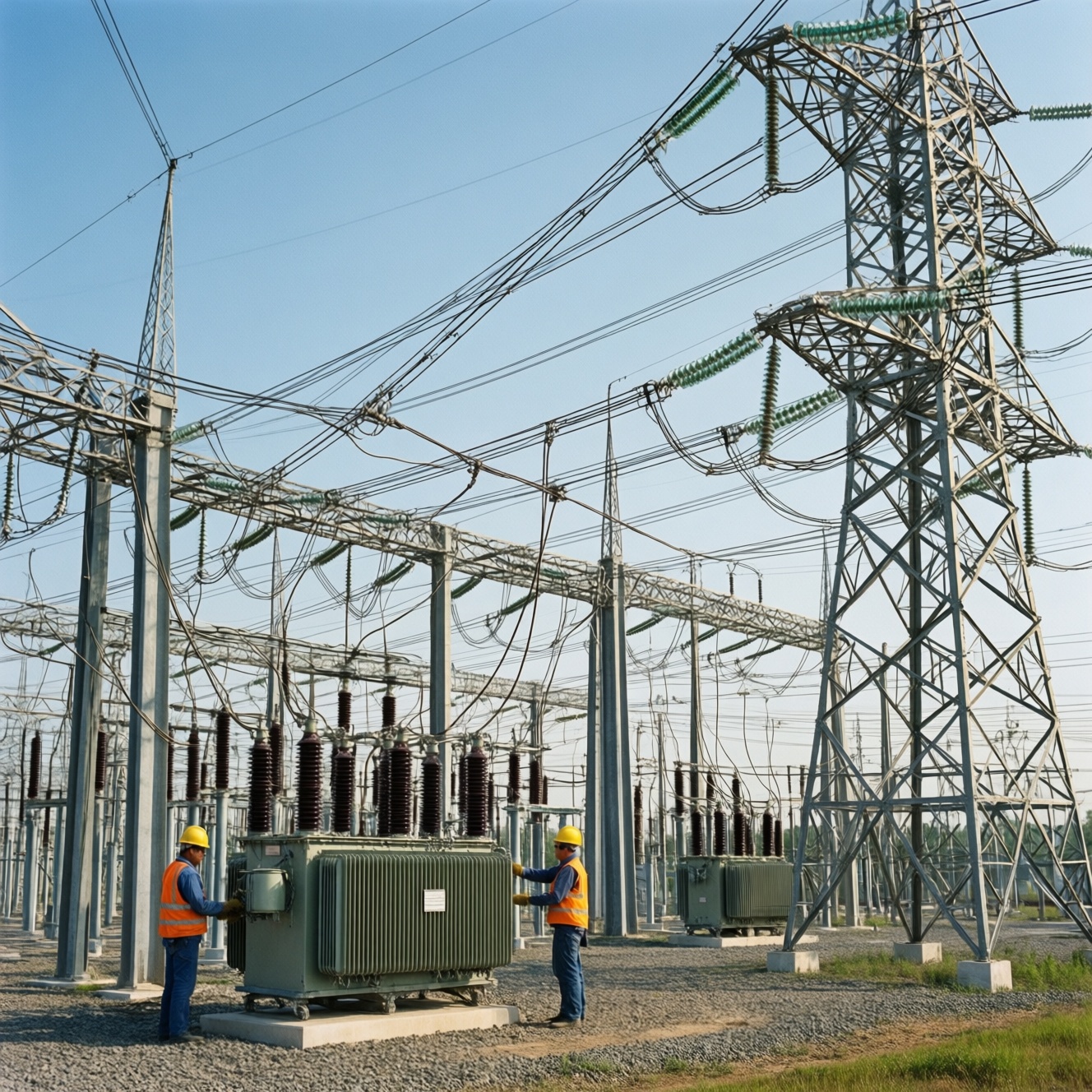

Проектирование, размещение и типизация новых подстанций
Строительство новых подстанций оправдано, когда существующие центры питания перегружены, отсутствует резерв N-1, рост нагрузки не компенсируется реконструкцией линий, либо требуется сократить радиусы питания для качества напряжения.
Мини-чеклист подготовки перед выбором площадки и типа ПС
- Подтвердите прогноз нагрузки и точки роста (промзоны, жильё, инфраструктура) и ожидаемые сроки ввода.
- Снимите ограничения по земле: охранные зоны, сервитуты, доступ для техники, подъездные пути.
- Проверьте доступность присоединения к ВН/СН и наличие/дефицит мощности в узле.
- Согласуйте требования по диспетчеризации, РЗА, связи, учёту, кибербезопасности (минимум на уровне политики заказчика).
- Определите модель владения/эксплуатации (кто балансодержатель, кто обслуживает, кто несёт аварийные риски).
Пошаговая инструкция: от потребности до ввода ПС
-
Зафиксируйте цель и ограничения узла
Опишите, какую проблему решает ПС: дефицит мощности, качество напряжения, резервирование, подключение новых потребителей. Уточните, какие ограничения нельзя нарушать: окна отключений, требования к надёжности, лимиты по земле и охранным зонам.
-
Выберите класс напряжения и схему присоединения
Сравните варианты схем (радиальная, кольцевая, с двухсторонним питанием) и оцените, как изменится селективность РЗА и токи КЗ. Проверьте возможность выполнения N-1 без перегруза смежных участков.
- Экономный: присоединение к ближайшему узлу с минимальной реконструкцией смежных линий.
- Базовый: двухстороннее питание или кольцевание для резервирования.
- Интенсивный: узловая ПС с заделом под рост и автоматизацию (телемеханика/РЗА/мониторинг).
-
Подберите типовую компоновку и оборудование
Выбирайте типизацию (КТП/БКТП/модульная ПС, открытое/закрытое РУ, элегаз/вакуум) по условиям площадки, климату, обслуживаемости и доступности ЗИП. Заранее проверьте совместимость протоколов связи и требований по РЗА.
-
Определите площадку и трассы подходов
Разместите ПС так, чтобы минимизировать длину фидеров и пересечения с ограничениями. Трассы ВЛ/КЛ выбирайте с учётом ремонтопригодности, доступа и будущего развития.
-
Выполните расчёты режимов и уставок РЗА
Рассчитайте потоки мощности, уровни напряжения, токи КЗ, проверьте термическую/динамическую стойкость оборудования. Согласуйте уставки РЗА и логику АВР/АПВ, чтобы исключить неселективные отключения.
-
Сформируйте проект, ППР и план переключений
Сделайте реалистичный поэтапный ввод: временные схемы питания, этапирование РУ и линий, порядок ПНР. Обязательно увяжите график с диспетчерскими ограничениями и сезонностью.
-
Проведите монтаж, испытания и ввод
Выполните входной контроль оборудования, затем монтаж и высоковольтные испытания, проверку вторичных цепей и телемеханики. После ПНР - комплексные опробования, оформление исполнительной документации и перевод на штатную схему.
Интеграция возобновляемых источников в распределительную систему
Если планируется альтернативная энергетика для бизнеса (СЭС/ВЭС/газопоршневые установки с параллельной работой, накопители), цель - обеспечить управляемые режимы, предсказуемую защиту и качество электроэнергии при обратных потоках.
Чек-лист проверки результата после интеграции ВИЭ
- Согласованы режимы работы: ограничение мощности, реактивная мощность, требования к поддержанию напряжения.
- Проверены токи КЗ и корректность селективности РЗА с учётом генерации и возможного "подпитки" места повреждения.
- Настроены уставки и логики АВР/АПВ так, чтобы исключить ложные срабатывания и "качание" включений.
- Подтверждено качество электроэнергии: напряжение, гармоники, фликер (по факту измерениями/регистраторами).
- Реализована противоостровная защита и согласован порядок действий при выделении/потере сети.
- Организован учёт в точке присоединения (раздельный/двунаправленный при необходимости) и корректная телеметрия.
- Проверена пропускная способность элементов сети при обратных потоках (кабели, трансформаторы, коммутация).
- Описаны эксплуатационные регламенты: кто и как меняет уставки, кто выдаёт команды ограничения мощности.
Финансирование, тарифная модель и нормативное соответствие
Экономика проекта часто ломается не на технике, а на ошибках постановки задачи, неверной "границе баланса" и несогласованности требований. Особенно заметно это там, где обсуждают "подключение к электросетям цена": без корректной исходной позиции расчёт получается несопоставимым и конфликтным.
Частые ошибки, которые дорого обходятся
- Не определены точки раздела балансовой принадлежности и эксплуатационной ответственности до старта проектирования.
- Смешаны в один бюджет: техприсоединение, реконструкция смежной сети и внутренние сети потребителя - затем невозможно корректно согласовать объёмы.
- Не учтены затраты на РЗА, связь, телемеханику, АСКУЭ и кибермеры как обязательную часть ввода, а не "опцию".
- Заложены недостижимые окна отключений без временных схем и резервов; график начинает "сыпаться" на стадии СМР.
- Выбран тип оборудования без учёта обслуживаемости и доступности ЗИП/сервиса в регионе.
- Не проверены изменения токов КЗ после усиления сети: затем требуется замена выключателей/трансформаторов тока и переделка РЗА.
- Недооценены земельные и градостроительные ограничения (подъезды, охранные зоны, сервитуты) - проект приходится переносить.
- Не сформирован единый комплект исходных данных и "единая версия схемы" - параллельные подрядчики проектируют разные реальности.
Эксплуатация, цифровизация и повышение устойчивости энергосети
После ввода модернизация должна "закрепиться" в эксплуатации: прозрачные режимы, управляемые переключения, быстрый поиск дефектов. Выберите вариант по зрелости организации и критичности потребителей.
Варианты, когда они уместны
- Базовая устойчивость: обновление регламентов, плановые обходы/осмотры, периодические испытания, стандартные уставки РЗА, дисциплина исполнительных схем. Уместно при ограниченном бюджете и стабильной нагрузке.
- Диспетчеризация и телемеханика: дистанционный контроль/управление, журнал событий, централизованный анализ отключений. Уместно при большом количестве объектов и сложных переключениях.
- Мониторинг состояния (condition-based): датчики температуры/частичных разрядов, онлайн-контроль критических узлов, приоритетный ремонт по факту деградации. Уместно при дефиците персонала и высокой стоимости аварий.
- Автоматизация сети (FDIR/самовосстановление): автоматическое выделение повреждённого участка и восстановление питания по резерву, секционирование, адаптивные уставки. Уместно для городских сетей и критических потребителей.
Практические ответы по внедрению и обслуживанию
С чего начать модернизацию, если схемы устарели?
Начните с инвентаризации и актуализации однолинейных схем по факту, затем оформите реестр дефектов и ограничений по режимам. Без этого проектирование будет постоянно возвращаться на "дорасследование".
Когда вместо реконструкции линий нужно планировать новую подстанцию?
Когда перегруз и падение напряжения устойчивые, резервирование N-1 не выполняется, а усиление линий не снимает ограничение по узлу питания. Дополнительный признак - рост присоединений, который требует сокращения радиусов питания.
Как увязать строительство новых подстанций с поэтапными отключениями?
Закладывайте временные схемы и этапирование ввода: сначала новые фидеры/ячейки, затем поочерёдные переводы нагрузок. План переключений должен быть частью проекта, а не приложением "после".
Что чаще всего ломает сроки при реконструкции электрических сетей?
Недооценка согласований и земельных ограничений, отсутствие подтверждённых окон отключений и неготовность смежных участков. Второй типичный фактор - переделка РЗА из-за изменившихся токов КЗ после усиления сети.
Как корректно сравнивать подключение к электросетям цена у разных вариантов?
Сравнивайте по одинаковой границе ответственности и одинаковому набору работ: сеть до точки присоединения, РЗА/учёт/связь, временные схемы и ПНР. Если границы разные, итоговые суммы несопоставимы.
Можно ли подключать альтернативную энергетику для бизнеса параллельно сети без ухудшения надёжности?
Да, если заранее рассчитаны режимы и токи КЗ, настроены РЗА и противоостровная защита, а также обеспечены телеметрия и управляемые ограничения мощности. Критично зафиксировать эксплуатационный регламент.
Какие минимальные критерии приёмки считать обязательными после модернизации?
Протоколы испытаний и измерений, подтверждённая селективность РЗА, корректная работа телемеханики/учёта и комплект исполнительной документации. Плюс - успешное комплексное опробование в штатной схеме.
